SRA/Ericsson F600 |
F602 = 68 - 88 MHz |
F604 = 138 - 174 MHz |
F605 = 380 - 470 MHz |
![](images/downloads.gif)
F600
Produktblad
F600
Fältservicemanual
|
Basstation/Relästation F600
F600 bygger på mobilstationen C600, det är samma
radiokort som används. F600 har dessutom inbyggd nätdel som
strömförsörjer enheten med 13,8 volt. En förbindningsenhet med
kodkort ingår också. Allt förpackat och skyddat i en formgjuten
stabil låda. I lådans lock finns plats för linjepaneler av olika
slag och även duplexfilter i förekommande fall. F600 finns i
simplex- eller duplex-utförande. Yttre eller inre duplexfilter kan
anslutas. Det vanligaste manöversystemet är det enkla RC60, men
andra manöversystem, även radioväxel, kan förekomma. F600
tillverkades och levererades till börja med under SRA-namnet och
senare som Ericsson under åren 1980 - 1991.
Hur proggar man en F600?
F600 har
samma nackdelar som C600 med kristaller, trimmning och
delband. Se C600-sidan för detaljer!
På
förbindningsenheten sitter ett kodkort i en hållare, på
detta kort proggar man frekvenserna som radion ska
innehålla. Frekvenserna måste givetvis hålla sig inom de
delband som kristallerna för radion bestämmer.
Det
finns tre olika typer av kodkort, det allra enklaste med
bara ett delningstal per kanal eller ett lite bättre som
tillåter olika delningstal för sändare och mottagare. Dessa
två enkla kodkorten proggas genom att man löder in dioder
som bestämmer delningstalet för varje kanal.
Slutligen finns ett avancerat kodkort som har ett prom som
innehåller kanalerna. Prommet på kortet är en 27C64. Detta
kodkort kan vara smidigt att använda om radion ska innehålla
många kanaler. |
|
Kodkort
![](images/F600-Kodkort1-200.jpg) |
![](images/F600-Kodkort2-200.jpg) |

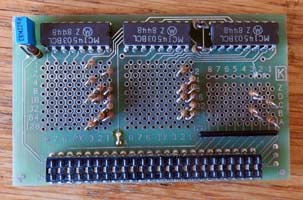

Kodkort som
kodas med dioder IN4148 |

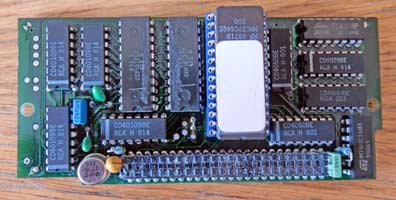

Kodkort som kodas med EPROM 27C64 |
Servicemanual
|
Här finns den kompletta
fältservicemanualen för F600. Manualen är inscannad och
därefter optimerad för storlek, med en viss
kvalitetsförlust, dock fullt läslig. Originalet var 117 MB,
den optimerade varianten som ligger här på sidan är 7 MB.
Tack till David - SM3ULU för hjälpen med scanningen!
Manualen
innehåller diverse ritningar och kretsschemor, dock inte på
radiokorten (som är samma som C600), även beskrivning av
kodkortet och lite teori om frekvenssyntesen. Dessutom
kristallistor, installationsritning och annat matnyttigt.
Här
laddar du ner fältservicemanualen som pdf-fil (7 MB). |
|
